Resuelva el patrón de vibración del torno, encuentre la raíz del problema y haga que el producto brille en un solo paso

Durante el mecanizado del torno, las piezas aparecen patrones de vibración. Se estima que los amigos que se dedican al mecanizado en seco se han encontrado más o menos con esto. Se puede decir que esta situación se da en todas partes de la fábrica.
Creo que lo encontrarás a menudo cuando conduzcas un buen coche. El coche no tiene una apariencia bonita. Debe pulirse ligeramente con papel de lija fino o piedra aceitosa. Especialmente después de que se requiere galvanoplastia para una alta precisión, debe tener mucho cuidado en este momento, de lo contrario se convertirá fácilmente en un producto de desecho.
Debido a que hay demasiados factores que pueden causar patrones de vibración en el producto, podemos comenzar a investigar desde estos aspectos primero y analizarlos en detalle de acuerdo con las condiciones de nuestra propia fábrica.

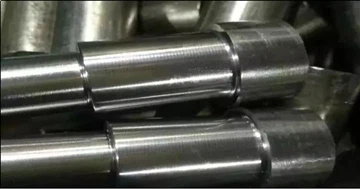

En primer lugar, juzgue si existe un "patrón de vibración". La regla habitual es: hay un patrón horizontal, como se muestra en la figura, parece un patrón en espiral con un espacio relativamente grande.
1. Es necesario saber si la pieza de trabajo tiene marcas de vibración después del mecanizado único o si tiene marcas de vibración después del acabado secundario.
2. ¿La máquina chocó con la máquina? Si choca con la máquina, es fácil tener el efecto del tornillo del eje Z y el husillo, y en este caso aparecerán patrones de vibración.
3. Vea si la velocidad de la máquina herramienta está dentro de un rango razonable y, al mismo tiempo, cambie la alimentación de rotación a subalimentación en la secuencia a intentar. (La velocidad de rotación de la máquina herramienta es decididamente alta, lo que resulta en una velocidad de avance, aceleración y desaceleración desiguales de vez en cuando, y si la precisión de la unidad de la máquina herramienta y el actuador no es lo suficientemente alta, es fácil formar ondas)
La visualización en el panel de las máquinas herramienta comunes es la velocidad reflejada por el codificador del husillo real. Compruebe si la velocidad es estable durante la tarea. La forma más directa es cambiar directamente la alimentación de rotación a la alimentación de componentes. Si el efecto mejora, entonces es normal. Es un defecto del codificador o un defecto del convertidor de frecuencia.
4. La rigidez del accionamiento del sistema del centro de mecanizado no coincide
5. La rigidez fija de la propia pieza de trabajo o de la pieza de trabajo, como algunas piezas más pequeñas y delgadas debido a su propia falta de rigidez, o debido a la forma de la pieza de trabajo, es imposible utilizar un accesorio de ajuste a presión razonable para una fijación suficiente.
6. La varilla roscada del eje Z sostiene el rodamiento y la tapa trasera suelta puede causar fácilmente marcas de vibración.
7. El cuchillo no tiene ningún efecto si el arco de la punta del cuchillo es demasiado grande y la hoja es demasiado ancha para que aparezcan fácilmente líneas horizontales. Cambie directamente de mano para afilar el cuchillo, lo que puede reducir la vibración, o la punta del cuchillo puede pulir una hoja de transición.
8. La rigidez y el equilibrio dinámico de razones externas son relativos al eje de rotación, y el desequilibrio de masa causado por factores externos causará marcas de vibración debido a la fuerza centrípeta desequilibrada durante la rotación. Especialmente en el mecanizado a alta velocidad, el equilibrio dinámico de la herramienta tiene una gran influencia.
9. La selección de parámetros de corte incluye velocidad de corte, avance, cantidad de avance y método de enfriamiento, etc.
10. El riel guía de la máquina herramienta del centro de mecanizado está suelto.
De hecho, se debe evitar la aparición de líneas de vibración desde la fuente y tratar de evitar la vibración al cortar la pieza de trabajo.
