O espectro metalográfico de alta definição de alumínio e ligas de alumínio

Colete! o espectro metalográfico de alta definição de alumínio e ligas de alumínio

A liga de alumínio é o material estrutural de metal não ferroso mais amplamente utilizado na indústria e tem sido amplamente utilizado na aviação, aeroespacial, automobilística, fabricação de máquinas, construção naval e indústrias químicas. Com o rápido desenvolvimento da economia industrial, a demanda por peças estruturais soldadas em liga de alumínio está aumentando, e a soldabilidade da liga de alumínio também é estudada em profundidade. Atualmente, a liga de alumínio é a liga mais utilizada.

O alumínio puro é dividido em produtos fundidos e produtos processados ​​sob pressão. O primeiro é representado pela composição química Al, e o segundo é representado pelo chinês Pinyin LV (alumínio, industrial). De acordo com o método de processamento, as ligas de alumínio podem ser divididas em duas categorias: ligas de alumínio deformáveis ​​e ligas de alumínio fundido:

A liga de alumínio deformada pode suportar processamento de pressão. Pode ser processado em vários formatos e especificações de materiais de liga de alumínio. Usado principalmente na fabricação de equipamentos de aviação, portas e janelas para construção, etc. As ligas de alumínio deformáveis ​​são divididas em ligas de alumínio reforçadas não tratáveis ​​termicamente e ligas de alumínio reforçadas tratáveis ​​termicamente. O tipo reforçado não tratável termicamente não pode ser melhorado por tratamento térmico, mas só pode ser reforçado por deformação por trabalho a frio. Inclui principalmente alumínio de alta pureza, alumínio industrial de alta pureza, alumínio industrial puro e alumínio à prova de ferrugem. Ligas de alumínio reforçadas tratáveis ​​termicamente podem melhorar as propriedades mecânicas através de métodos de tratamento térmico, como têmpera e envelhecimento. Pode ser dividido em duralumínio, alumínio forjado, superduralumínio e ligas especiais de alumínio.

As ligas de alumínio fundido podem ser divididas em ligas de alumínio-silício, ligas de alumínio-cobre, ligas de alumínio-magnésio, ligas de alumínio-zinco e ligas de alumínio-terras raras de acordo com sua composição química. Entre elas, as ligas de alumínio-silício incluem ligas de alumínio e silício hipereutéticas, ligas de alumínio e silício eutéticas e ligas monolíticas. Liga de alumínio de silício cristalino, liga de alumínio fundido é usada no estado fundido.

Deformação da liga de alumínio liga de alumínio

Uma série: a liga de alumínio da série 1000 representa as séries 1050, 1060, 1100. Em todas as séries, a série 1000 pertence à série com maior teor de alumínio. A pureza pode chegar a mais de 99,00%. Por não conter outros elementos técnicos, o processo de produção é relativamente simples e o preço é relativamente barato. Atualmente é a série mais utilizada nas indústrias convencionais. A maioria dos produtos que circulam no mercado são das séries 1050 e 1060. A placa de alumínio da série 1000 determina o teor mínimo de alumínio desta série de acordo com os dois últimos algarismos arábicos. Por exemplo, os dois últimos algarismos arábicos da série 1050 são 50. De acordo com o princípio de nomenclatura de marca internacional, o teor de alumínio deve atingir 99,5% ou mais para ser um produto qualificado. o padrão técnico de liga de alumínio do meu país (GB/T3880-2006) também estipula claramente que o teor de alumínio de 1050 atinge 99,5%. Da mesma forma, o teor de alumínio das placas de alumínio da série 1060 deve atingir 99,6% ou mais.

A segunda série: a liga de alumínio da série 2000 representa 2024, 2A16 (LY16), 2A02 (LY6). A placa de alumínio da série 2000 é caracterizada por alta dureza, com maior teor de cobre, que é cerca de 3-5%. As hastes de alumínio da série 2000 são materiais de alumínio para aviação e não são frequentemente usadas em indústrias convencionais.

Três séries: a liga de alumínio da série 3000 representa principalmente 3003 e 3A21. o processo de produção de placas de alumínio da série 3000 do meu país é relativamente excelente. As hastes de alumínio da série 3000 são feitas de manganês como componente principal. O conteúdo está entre 1,0-1,5, que é uma série com melhor função antiferrugem.

Quatro séries: as hastes de alumínio da série 4000 são representadas como placas de alumínio da série 4A01 4000 pertencentes à série com maior teor de silício. Normalmente, o teor de silício está entre 4,5-6,0%. Pertence a materiais de construção, materiais de forjamento para peças mecânicas, materiais de soldagem; baixo ponto de fusão, boa resistência à corrosão, descrição do produto: resistente ao calor e ao desgaste

Cinco séries: a liga de alumínio da série 5000 representa as séries 5052, 5005, 5083, 5A05. As hastes de alumínio da série 5000 pertencem à série de placas de liga de alumínio mais comumente usadas, o elemento principal é o magnésio e o teor de magnésio está entre 3-5%. Também pode ser chamada de liga de alumínio-magnésio. As principais características são baixa densidade, alta resistência à tração, alto alongamento e boa resistência à fadiga, mas não podem ser reforçadas por tratamento térmico. Na mesma área, o peso da liga de alumínio-magnésio é inferior ao de outras séries. Também é amplamente utilizado em indústrias convencionais. No meu país, a chapa de alumínio da série 5000 é uma das séries de chapas de alumínio mais maduras.

Seis séries: a liga de alumínio da série 6000 representa 6061, que contém principalmente magnésio e silício. Portanto, as vantagens das séries 4000 e 5000 estão concentradas. 6061 é um produto forjado de alumínio tratado a frio, adequado para aplicações com altos requisitos de resistência à corrosão e oxidação. Boa trabalhabilidade, fácil revestimento e boa processabilidade.

Sete séries: a liga de alumínio da série 7000 representa 7075 e contém principalmente zinco. Também pertence à série aeroespacial. É uma liga de alumínio-magnésio-zinco-cobre e uma liga tratável termicamente. É uma liga de alumínio superdura com boa resistência ao desgaste. Também possui boa soldabilidade, mas baixa resistência à corrosão.

Oito séries: A liga de alumínio da série 8000 mais comumente usada é a 8011, que pertence a outras séries, e a maioria das aplicações é folha de alumínio. Não é comumente utilizado na produção de barras de alumínio.

Nove séries: a liga de alumínio da série 9000 é uma liga sobressalente.

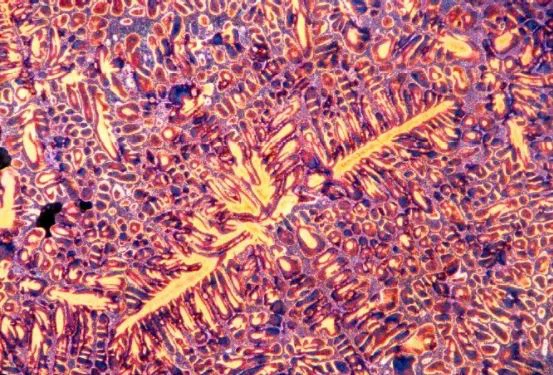

Apreciação da Metalografia de Alumínio e Ligas de Alumínio

Reagentes

---------------------------------------------------------------------------------------------------------------

Reagente de Keller:

95 mL de água destilada, 2,5 mL de HNO3, 1,5 mL de HCl, 1,0 mL de HF

Reagente de Weck:

100mL de água destilada, 4g KMnO4, 1g NaOH

----------------------------------------------------------------------------------------------------------------
