Mikrostruktur und mechanische Eigenschaften halbfester rheologischer Druckgussproben aus modifizierter 6061-Aluminiumlegierung

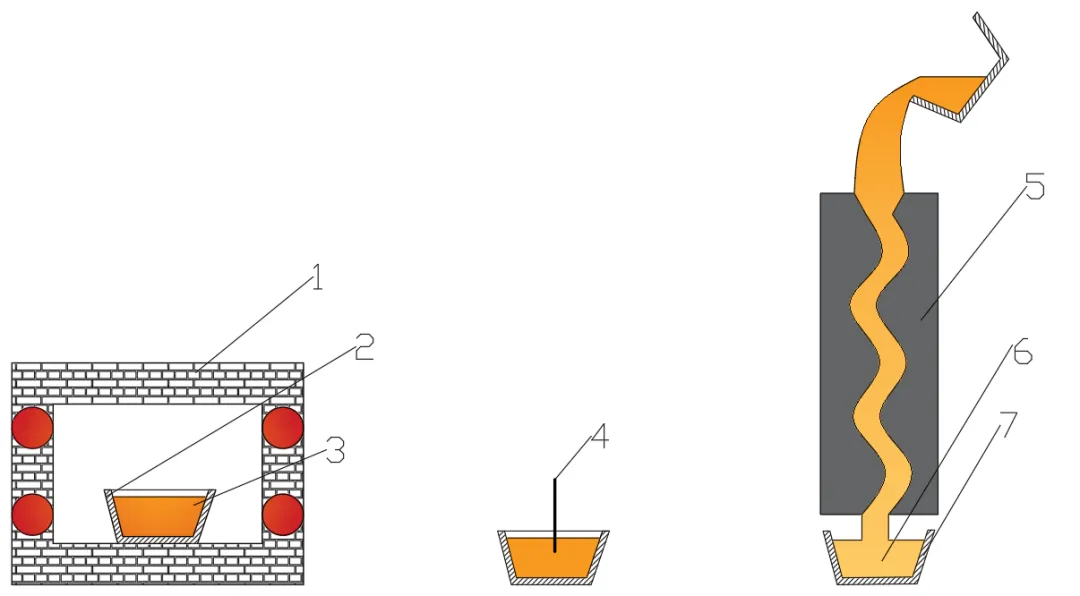

(1) Das rheologische Verbunddruckgussverfahren des Serpentinenkanalgusses kann die Struktur der Aluminiumlegierung 6061 im Gusszustand effektiv verbessern. Die primären α-Al-Körner entwickeln sich von groben Dendriten zu kleinen, abgerundeten kugelförmigen Kristallen oder nahezu kugelförmigen Kristallen.
(2) Durch Erhöhen des Si-Gehalts kann die Struktur der rheologischen Druckgussprobe der halbfesten, modifizierten 6061-Aluminiumlegierung erheblich verfeinert werden. Mit zunehmendem Si-Gehalt nimmt der durchschnittliche Korndurchmesser von primärem α-Al in der rheologischen Druckgussprobenstruktur allmählich ab. Wenn der Si-Gehalt von 0,6 % auf 2,6 % steigt, nimmt der Durchmesser der primären α-Al-Körner in der Randstruktur zu. Der durchschnittliche Korndurchmesser verringerte sich allmählich von 52 μm auf 32 μm; Der durchschnittliche Korndurchmesser der primären α-Al-Körner in der Kernstruktur verringerte sich allmählich von 64 μm auf 34 μm.
(3) Bei gleichem Si-Gehalt zeigen rheologische Druckgussproben aus einer halbfesten, modifizierten 6061-Aluminiumlegierung bessere mechanische Eigenschaften als herkömmliche Flüssigdruckgussproben. Wenn der Si-Gehalt von 0,6 % auf 2,6 % ansteigt, steigt die Zugfestigkeit der rheologischen Druckgussprobe aus der halbfesten modifizierten 6061-Aluminiumlegierung im Gusszustand allmählich von (107 ± 4) MPa auf (209 ± 14) MPa. Die Längenrate stieg allmählich von 2,2 % ± 0,3 % auf 5,5 % ± 0,5 %.
